散気装置は圧縮空気を気泡にする装置です。ディフューザーとも言います。
ばっ気槽、接触ばっ気槽等の生物反応槽では、これによって活性汚泥や接触材に付着した生物膜に酸素が供給されるとともに、槽内が混合攪拌されます。超微細気泡型・微細気泡型・粗気泡型などがあります。
用途
浄化槽、グリストラップ、養殖場、活魚・熱帯魚などの散気装置に使用されます。

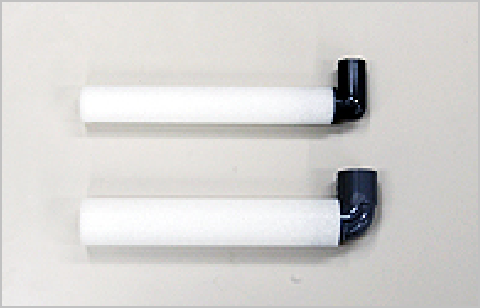

特徴

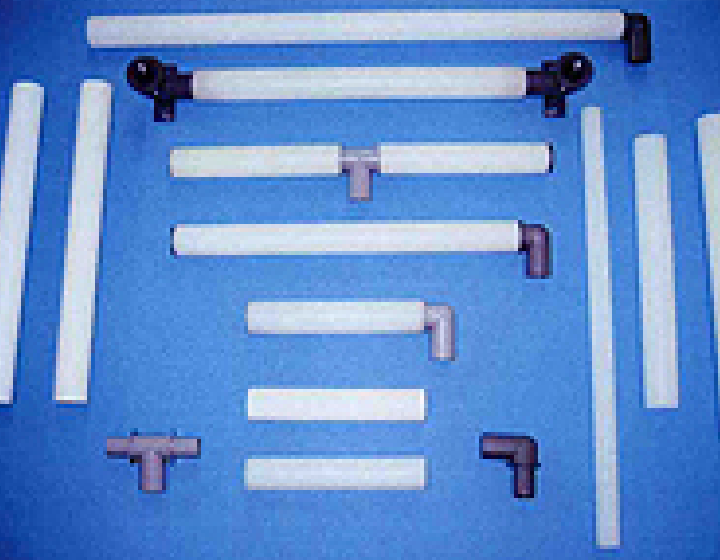

散気管の空孔径は、20～500μ（標準：300μ）まで用途に応じて対応可能です。
接続用継手・散気管受けなども各種取り揃えております。
※表は右にスクロールしてご覧いただけます。
| 形状 |
取付口径 |
空孔径 |
外径×内径×長さ（ｍｍ） |
図面 |
| L型 |
13A |
300μ |
30/18×100～500Ｌ |
|
| L型 |
20A |
300μ |
36/26×100～500Ｌ |
|
※表は右にスクロールしてご覧いただけます。
| 形状 |
取付口径 |
空孔径 |
外径×内径×長さ（ｍｍ） |
図面 |
| T型 |
13A |
300μ |
30/18×100～500Ｌ |
|
| T型 |
20A |
300μ |
36/26×100～500Ｌ |
|
※表は右にスクロールしてご覧いただけます。
| 形状 |
取付口径 |
空孔径 |
外径×内径×長さ（ｍｍ） |
図面 |
| 筒のみ |
13A |
300μ |
30/18×100～500Ｌ |
|
| 筒のみ |
20A |
300μ |
36/26×100～500Ｌ |
|

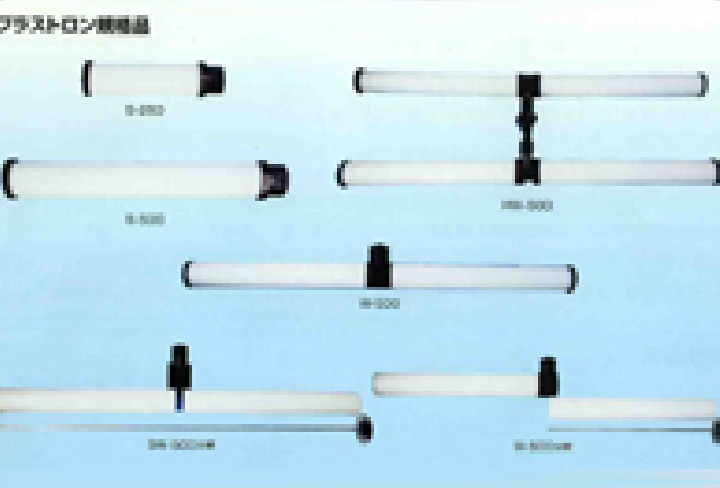

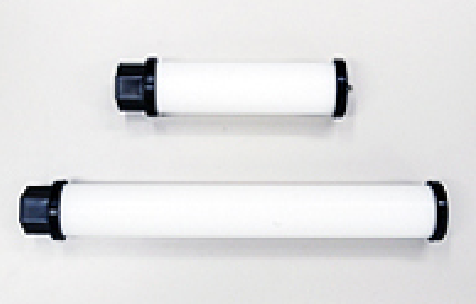

用途
上・下水処理場、廃水処理場、河川浄化、大型浄化槽、養殖場、活魚・熱帯魚などの散気装置に使用されます。
特徴
散気管の空孔径は、150μ（標準）・300μ・500μより用途に応じて対応可能です。
エアーが均一に拡散され、長時間使用による目詰まりが少ないです。
圧力損失が少ないためモーター負担が少なく省エネ効果が期待できます。
※表は右にスクロールしてご覧いただけます。
| 型式 |
取付口径 |
空孔径 |
外径×内径
×長さ（ｍｍ） |
本数 |
外形寸法
(Mm) |
標準通気量
(L/min) |
図面 |
| S-250 |
25A |
150μ |
70/55×250L |
1 |
310 |
60～90 |
|
| S-250 |
25A |
150μ |
70/55×500L |
1 |
560 |
120～180 |
|
※表は右にスクロールしてご覧いただけます。
| 型式 |
取付口径 |
空孔径 |
外径×内径
×長さ（ｍｍ） |
本数 |
外形寸法
(Mm) |
標準通気量
(L/min) |
図面 |

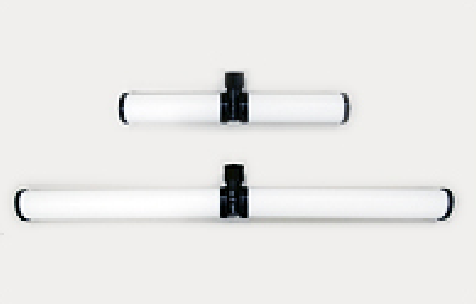

| W-250 |
25A・32A |
150μ |
70/55×250L |
2 |
570 |
120～180 |
|
| W-500 |
25A・32A |
150μ |
70/55×500L |
2 |
1070 |
240～360 |
|
用途
上・下水処理場、廃水処理場、大型浄化槽など曝気、気液混合、撹拌用として広範囲に使用できます。
特徴

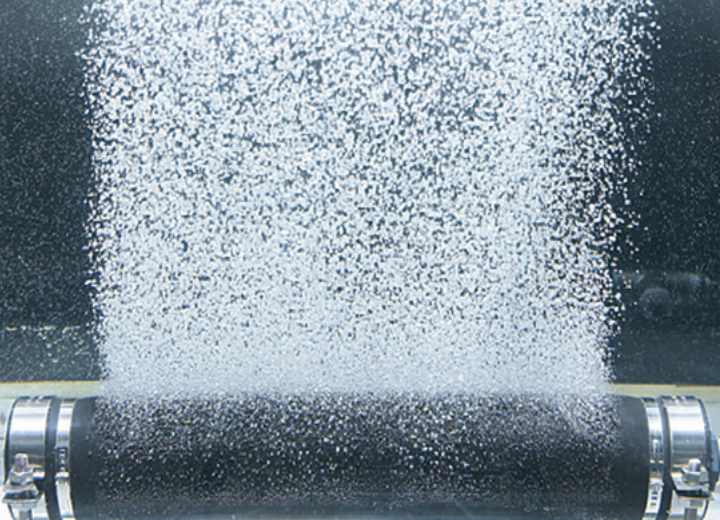

微細な気泡を発生させ、高い酸素移動効率が得られます。
汚水の逆流を防止し目詰まりがなく間欠運転も可能です。
- ダイゼン・メンブレン・システムズ株式会社製
超微細気泡散気 チューブタイプメンブレン
- 詳細はこちら
- 株式会社美鈴工業製
ゴム製筒型散気装置 メンブランディフーザー
- 詳細はこちら
用途

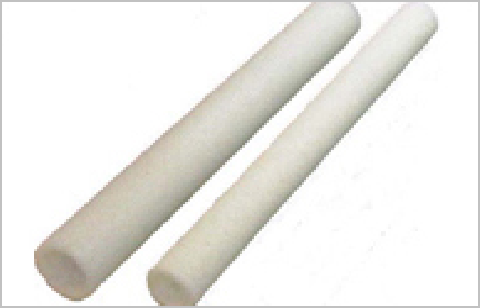

アルマイト・メッキ等の表面処理、強力な旋回流による液撹拌大規模浄化槽での曝気、酸素溶解効率の改善（バイオ等）、脱臭目的に使用できます。
特徴
高温・薬品に強いです。 オゾン、ＣＯ２等の気体撹拌に効果抜群です。
メッキ、アルマイト等の表面処理の高速化と光沢度の改善に優れた効果があります。
※表は右にスクロールしてご覧いただけます。
| 型式 |
取付
口径 |
空孔径 |
外径×内径
×長さ（ｍｍ） |
本数 |
標準通気量
(L/min) |
図面 |
| CT－4A050 |
25A |
50μ |
70/50×500Ｌ
50/25×500Ｌ |
1 |
150 |
|
| CT－4A100 |
25A |
100μ |
70/50×500Ｌ |
1 |
150 |
|
| 50/25×500Ｌ |
|
| CT－1A010 |
15A |
10μ |
20/12×300Ｌ |
1 |
60 |
|
| CT－1A015 |
15A |
15μ |
20/12×300Ｌ |
1 |
60 |
|
※表は右にスクロールしてご覧いただけます。
| 品名 |
品番 |
取付 |
外径×内径 |
標準通気量
(L/min) |
図面 |
ジェット
ディフューザー |
20JD-200 |
20A |
200φ |
200～300 |
|
ジェット
ディフューザー |
25JD-200 |
25A |
200φ |
200～300 |
用途
下水、し尿処理の曝気槽、調整槽、その他各種拡散用。
- ① 処理効率が優れています
- ② 空気がうず巻現象、気泡が周りに細分化、酸素効率ＵＰ
- ③ ブロワの負担が少ないです
- ④ ばっ気槽でも使用可能です
| 品名 |
品番 |
取付 |
外径×内径 |
標準通気量
(L/min) |
図面 |

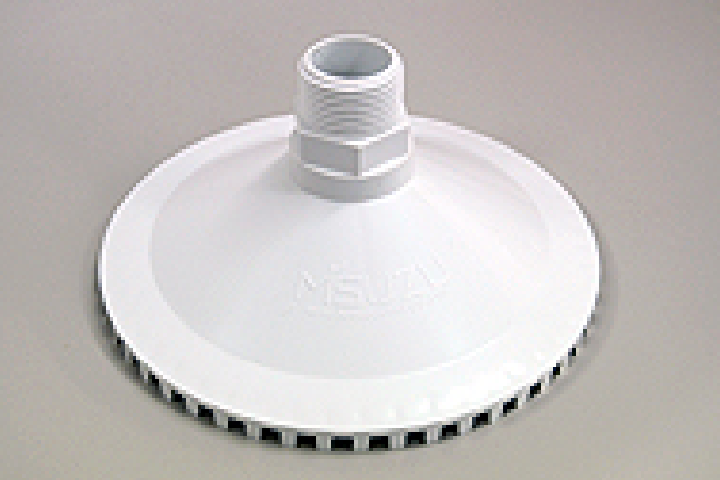

ジェット
ディフューザー |
スーパー
ファーム型 |
25A |
150φ |
200～300 |
|
用途
BODの高い汚泥で特に「畜産業界」等の廃水処理現場の散気装置
- ① 目づまりが少ないです
- ② 耐蝕性に強いです（耐薬品性に強いＰＰ樹脂製）
- ③ 取付が自由（異径ソケットなどで20Ａ・32Ａでも使用可）
- ④ ばっ気槽でも使用可能です
| 品名 |
品番 |
取付 |
外径×内径 |
標準通気量
(L/min) |
図面 |

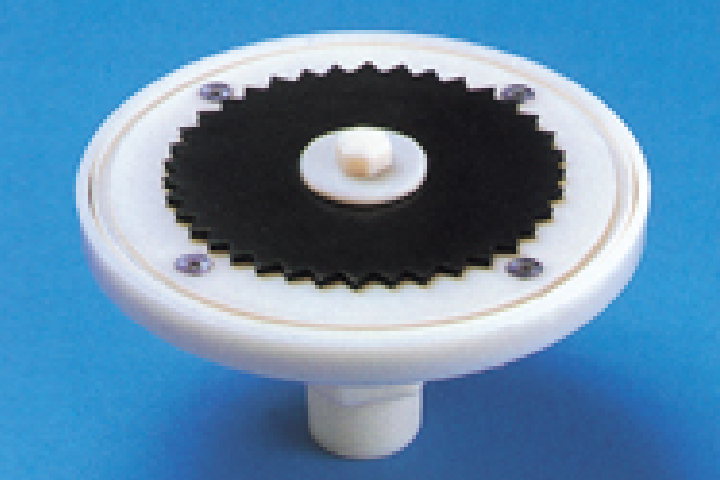

| ラバーディスク |
RD-170A |
20A |
170φ |
250 |
|
| ラバーディスク |
RD-170M |
20A |
170φ |
250 |
|
用途
家庭用・小型・簡易浄化槽の曝気、小規模排水処理施設の曝気、畜産農場のし尿排水処理
特徴
- ① 間欠曝気運転においても逆流防止と目詰まり防止機能があり
長期間安定した曝気運転が可能です
- ② 設置・運転・維持管理が容易に行えます
- ③ 曝気と液撹拌の両方で使用可能です
| 品名 |
品番 |
取付 |
外径×内径 |
標準通気量
(L/min) |
図面 |

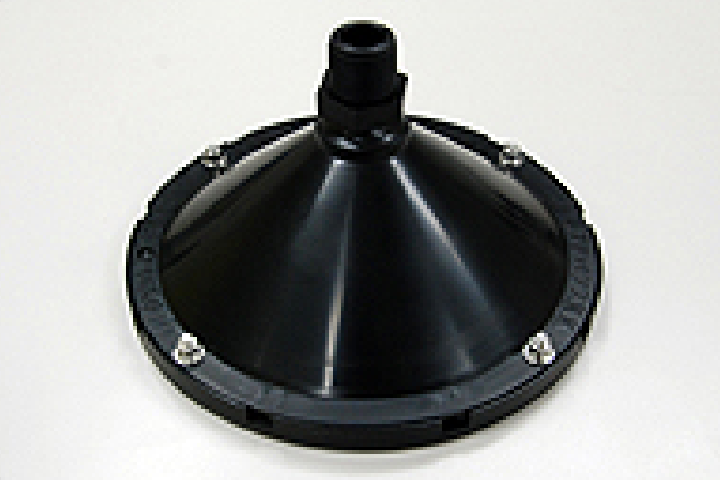

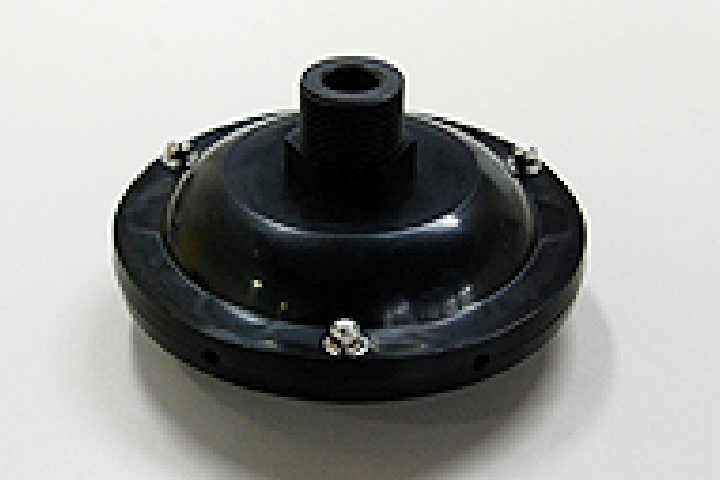

ダイナミック
ディフューザー |
D-1310 |
25A |
185φ |
150～400 |
|
用途
下水処理場・し尿処理場における散気装置、産業廃水処理用散気装置、農業集落排水用散気装置、家畜廃水処理用散気装置 、小型合併浄化槽用散気装置、養殖池等への酸素供給用、排ガス処理、オゾン用散気装置
特徴
- ① 廃水中に目詰り要因物質が多くても目詰りを起こしません
- ② 耐薬品性、耐衝撃性に優れています
- ③ ばっ気、気液混合、撹拌用として広範囲に使用できます
- ④ 深層ばっ気にも使用できます
| 品名 |
品番 |
取付 |
外径×内径 |
標準通気量
(L/min) |
図面 |

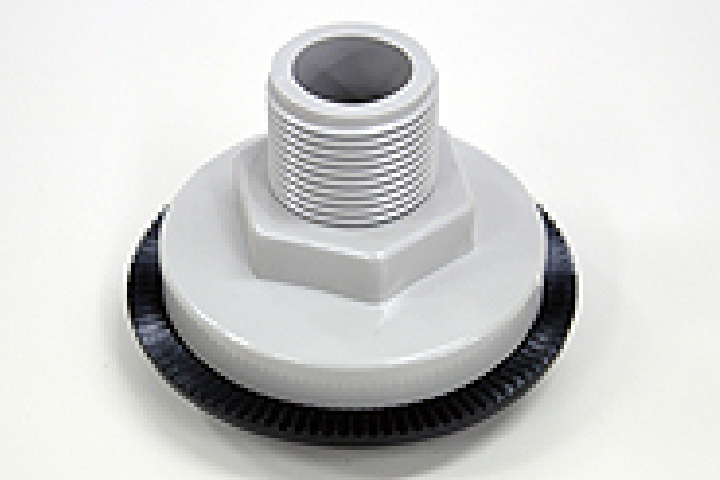

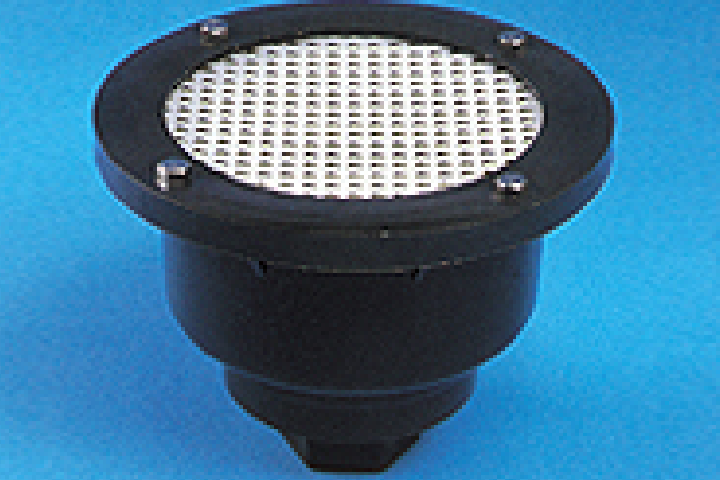

| スーパーディスク |
D-150 |
25A |
158φ |
200～300 |
|
用途
下水処理場・し尿処理場における散気装置、産業廃水処理用散気装置、農業集落排水用散気装置、家畜廃水処理用散気装置 、小型合併浄化槽用散気装置、養殖池等への酸素供給用、排ガス処理、オゾン用散気装置
特徴
- ① 廃水中に目詰り要因物質が多くても目詰りを起こしません
- ② 耐薬品性、耐衝撃性に優れています
- ③ ばっ気、気液混合、撹拌用として広範囲に使用できます
- ④ 深層ばっ気にも使用できます
| 品名 |
品番 |
取付 |
外径×内径 |
標準通気量
(L/min) |
図面 |
サンロイド
ディフューザー |
SD-100 |
25A |
88φ |
100 |
|
サンロイド
ディフューザー |
SD-200 |
25A |
150μ |
200 |
|
サンロイド
ディフューザー |
SD-300 |
25A |
216μ |
300 |
|
用途
下水処理場・し尿処理場における散気装置、産業廃水処理用散気装置、農業集落排水用散気装置、家畜廃水処理用散気装置 、小型合併浄化槽用散気装置、養殖池等への酸素供給用、排ガス処理、オゾン用散気装置
- ① 廃水中に目詰り要因物質が多くても目詰りを起こしません
- ② 耐薬品性、耐衝撃性に優れています
- ③ ばっ気、気液混合、撹拌用として広範囲に使用できます
- ④ 深層ばっ気にも使用できます

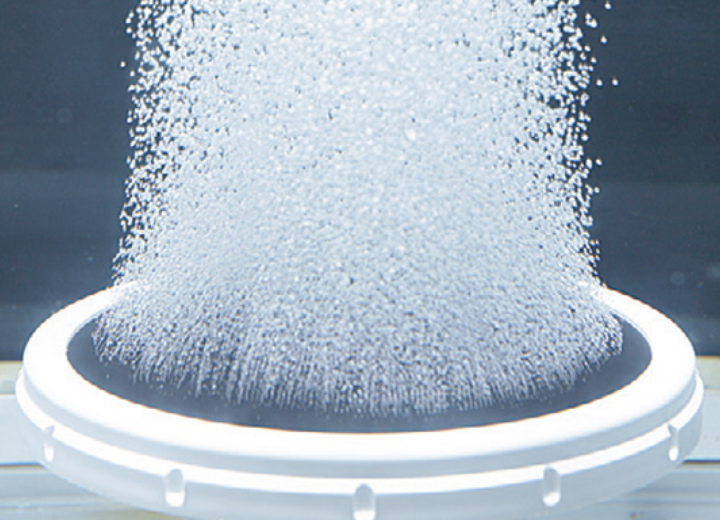

用途
上・下水処理場、廃水処理場、大型浄化槽など、ばっ気、気液混合、撹拌用として広範囲に使用できます。
特徴
微細な気泡を発生させ、高い酸素移動効率が得られます。
汚水の逆流を防止し目詰まりがなく間欠運転も可能です。
- ダイゼン・メンブレン・システムズ株式会社製
超微細気泡散気装置 ディスクタイプメンブレン
- 詳細はこちら
- 株式会社美鈴工業製
ゴム製円盤型散気装置 メンブレンディフューザー
- 詳細はこちら

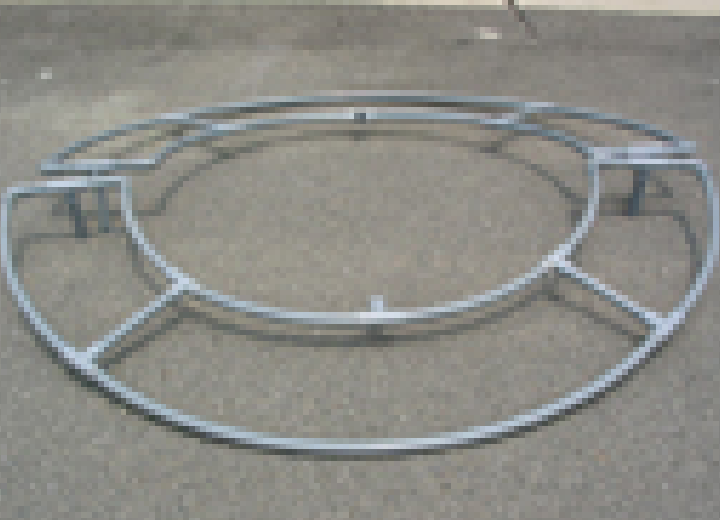

用途

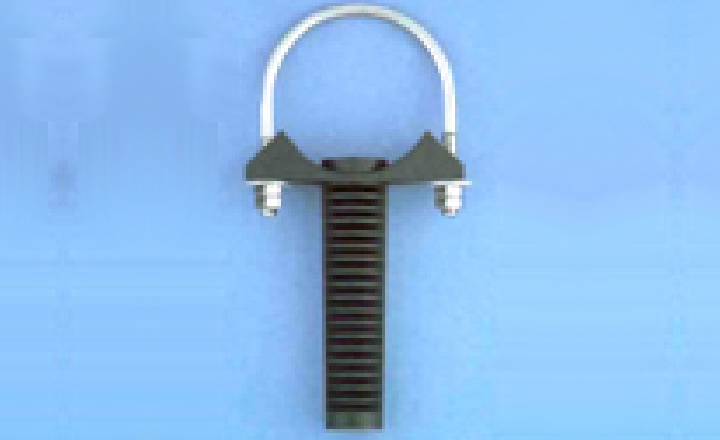

風量:平均250Ｌ
ヘッダー管口径:50Ａ
取付口径:27φ
取付Uボルト:φ5×50Ａ
用途
寸法・形状・パイプ径穴径・穴ピッチなどはすべてご指定のサイズにて製作可能です。
※１個～量産まで対応させて頂きます。
